تفاصيل المنتج:
|
| مقاس: | 80 ملم | تتعدد: | العودة ، المشبك |
|---|---|---|---|
| نطاق الضغط: | 1000 كيلو باسكال أو حسب الطلب | مادة القضية: | 304 SUS |
| مادة العدسة: | زجاج الكمبيوتر | أنبوب بورتون: | نحاس |
| حركة: | نحاس | صحة: | 1.6 |
| سائل: | زيت السيليكون ، الجلسرين | خيط: | 1/4PT ، NPT ، G ، M14 * 1.5 ... |

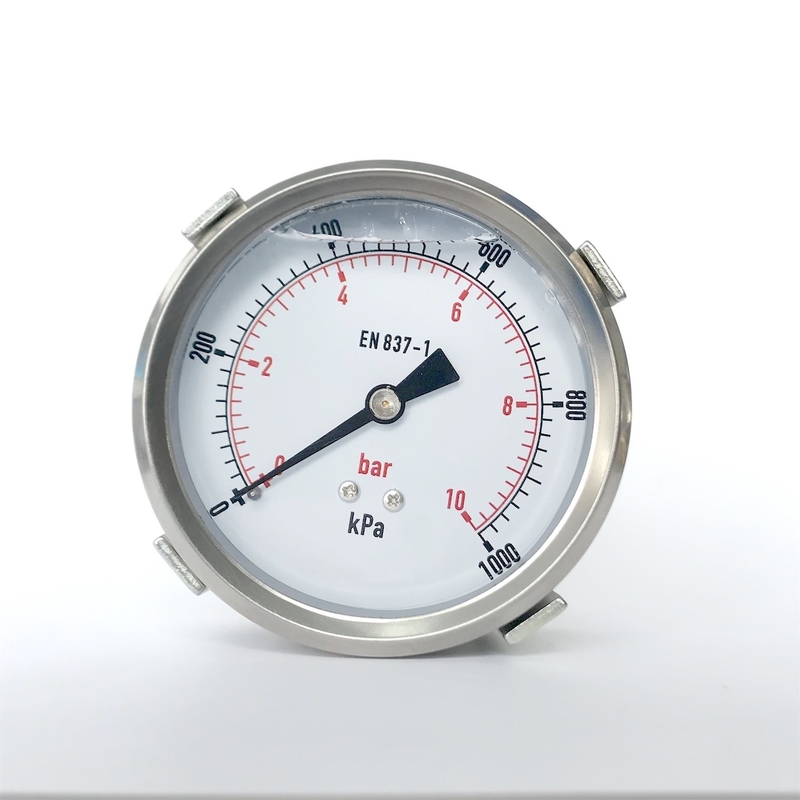

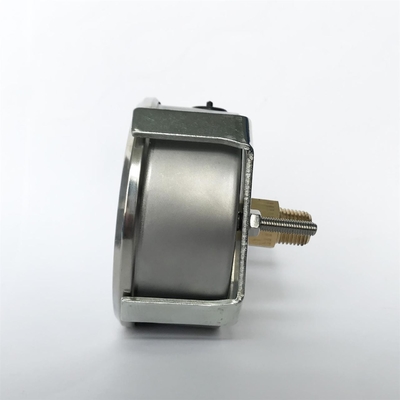

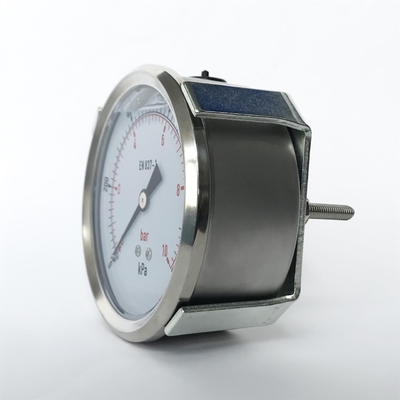

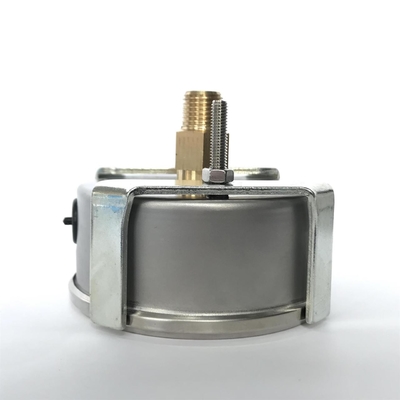

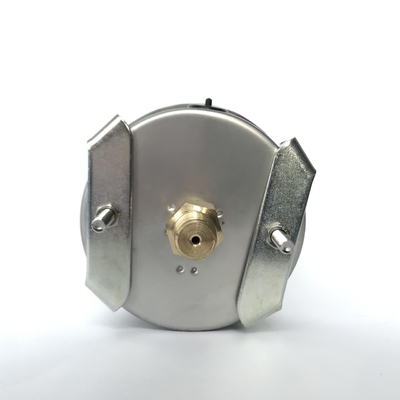

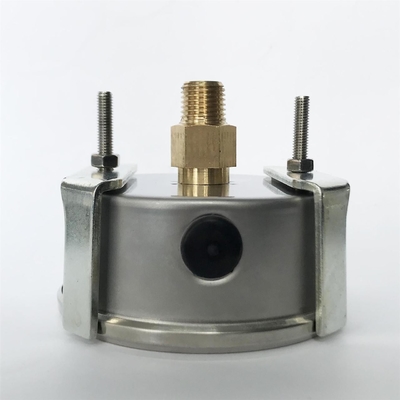

مقياس ضغط 80 مم 1000 كيلو باسكال مع لوحة المشبك لتركيب مقياس ضغط الجلسرين السائل المملوء
وصف
تم تصميم مقاييس Wesen من النوع M03.02.080.C خصيصًا لسوق HVAC كمقياس للمقاول.يتميز هذا المقياس بعلبة من الفولاذ المقاوم للصدأ وأجزاء نحاسية مبللة ومؤشر قابل للتعديل.تم تصميم مقاييس المقاول للتطبيقات الساكنة وقد لا تكون مناسبة تمامًا لتطبيقات الاهتزاز والنبض العالي.
التطبيقات
لقياس المواقع ذات الضغط الديناميكي العالي والاهتزازات
للوسائط الغازية والسائلة غير شديدة اللزوجة أو التي تتبلور ولن تهاجم الأجزاء النحاسية
المكونات الهيدروليكية
ضواغط بناء السفن
مميزات خاصة
الاهتزاز ومقاومة الصدمات
تصميم قوي بشكل خاص
مصنوع بالكامل من الستانلس ستيل
يتراوح المقياس حتى 0 ... 1000 بار
|
تصميم |
EN 837-1 |
|
الحجم الاسمي |
80 ملم |
|
صحة |
1.6 |
| نطاق الضغط | 1000 كيلو باسكال (حسب الطلب) |
|
تحديد الضغط |
40 مم ، 50 مم ، 63 مم: ثابت: 3/4 x قيمة المقياس الكاملة متذبذبة: 2/3 x قيمة المقياس الكامل الوقت القصير: قيمة المقياس الكامل 100 ملم: ثابت: قيمة المقياس الكامل متذبذبة: 0.9 × قيمة المقياس الكامل الوقت القصير: 1.3 × قيمة المقياس الكامل |
| درجة الحرارة المسموح بها |
المحيط: -20 ... +60 درجة مئوية الوسط: +60 درجة مئوية كحد أقصى |
|
حماية الدخول |
IP65 |
|
تأثير درجة الحرارة |
عندما تنحرف درجة حرارة نظام القياس عن درجة الحرارة المرجعية (+20 درجة مئوية): الحد الأقصى.± 0.4٪ / 10 كلفن من الامتداد |
|
عملية اتصال |
نحاس |
|
عنصر الضغط |
نحاس ، أنبوب بوردون من النوع C |
| حركة | نحاس |
| يتصل | ألومنيوم ، أبيض ، مع دبوس توقف المؤشر حروف سوداء وحمراء |
| المؤشر | الألومنيوم |
| قضية | 304 SS |
| جرس | نوع المتداول ، مع شفة |
| نافذة او شباك | بلاستيك ، زجاج ، زجاج أمان |
| وحدة |
بار ، رطل لكل بوصة مربعة ، كجم / سم 2 ، كيلو باسكال ، ميجا باسكال |
| خيط | G ، BSP ، PT ، BSPT ، معاهدة حظر الانتشار النووي |
| خيارات | خيط اتصال العملية الأخرى شفة تصاعد السطح شريحة متزايدة |
أبعاد
| مقاس | الأبعاد بالملم | الوزن بالكيلوجرام | |||||||||
| أ | ب | ب 2 | D1 | د 2 | ه | F | جي | ح | جنوب غرب | ||
| 50 | 12 | 30 | 55 | 55 | 50 | 5.5 | - | 1/4 بوصة | 48 | 14 | 0.15 |
| 63 | 13 | 32 | 56 | 68 | 62 | 6.5 | - | 1/4 بوصة | 54 | 14 | 0.21 |
| 100 | 15.5 | 48 | 81.5 | 107 | 100 | 8 | 30 | 1/2 بوصة | 87 | 22 | 0.80 |
معلومات الطلبية
الموديل / حجم القرص / نطاق الضغط / اتصال العملية / الخيارات
