تفاصيل المنتج:
|
| مقاس: | 80 ملم | تتعدد: | الاتجاه شعاعي |
|---|---|---|---|
| نطاق الضغط: | 6 بار أو حسب الطلب | مادة القضية: | فولاذ أسود |
| مادة العدسة: | كمبيوتر | أنبوب بورتون: | البرونز الفسفوري |
| حركة: | سبائك النحاس | يتصل: | خلفية بيضاء ، حروف سوداء |
| صحة: | 1.0 | ديين: | EN837-1 |
| تسليط الضوء: | مقياس ضغط المنفعة 6 بار,مقياس ضغط المنفعة 80 مم,مقياس ضغط بخاخ المحاصيل النحاسية المبللة |
||

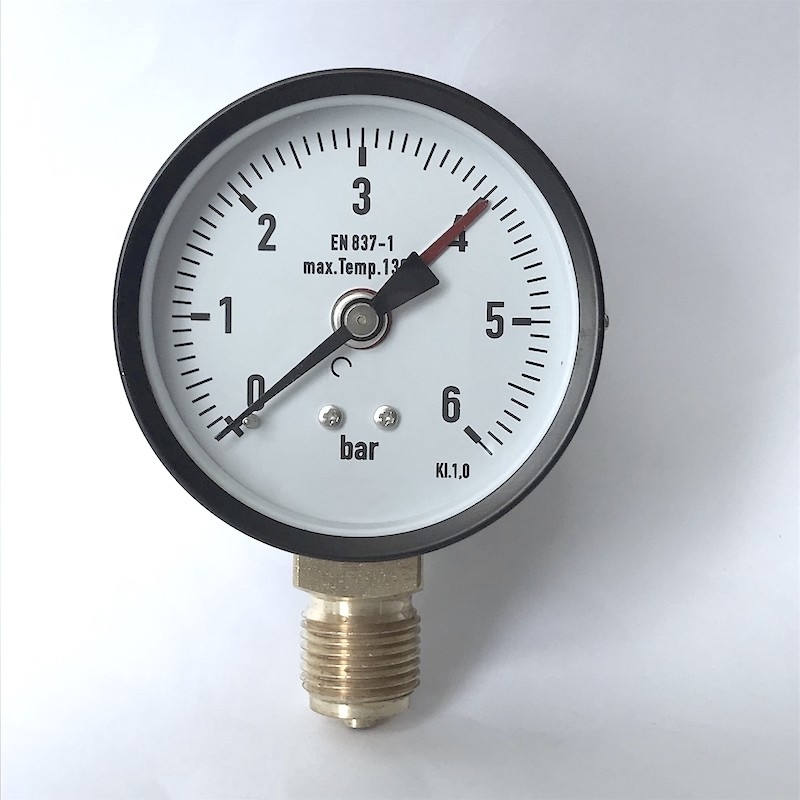

80 مللي متر 6 بار أسود فولاذي حالة نحاسية مبللة أجزاء مقياس ضغط المنفعة لرشاشات الحقول الزراعية
وصف
تُستخدم مقاييس الضغط من النوع M04 بشكل شائع في التطبيقات التي تتطلب أحجامًا كبيرة للقرص لسهولة القراءة والتطبيقات الصناعية العامة.
التطبيقات
بالنسبة للوسائط الغازية والسائلة غير شديدة اللزوجة أو التي تتبلور ولن تهاجم أجزاء سبائك النحاس.
بضغط الهواء
تكنولوجيا التدفئة والتكييف
الهندسة الطبية
مميزات خاصة
موثوقة وفعالة من حيث التكلفة
التصميم حسب EN 837-1
الحجم الاسمي 40 و 50 و 63 و 80 و 100 و 160
يتراوح المقياس حتى 0 ... 400 بار
|
تصميم |
EN 837-1 |
|
الحجم الاسمي |
80 ملم |
|
صحة |
1.0 |
| نطاق الضغط | 6 بار (حسب الطلب) |
|
تحديد الضغط |
ثابت: 3/4 × قيمة المقياس الكامل |
|
درجة الحرارة المسموح بها |
المحيط: -20 ... +60 درجة مئوية |
|
تأثير درجة الحرارة |
عندما تنحرف درجة حرارة نظام القياس عن درجة الحرارة المرجعية (+20 درجة مئوية): الحد الأقصى.± 0.4٪ / 10 كلفن من الامتداد |
|
عملية اتصال |
نحاس |
|
عنصر الضغط |
نحاس ، نوع C أو نوع حلزوني
أنبوب بوردون |
| حركة | نحاس |
| يتصل | ألومنيوم ، أبيض ، مع دبوس توقف المؤشر حروف سوداء / حمراء |
| المؤشر | الألومنيوم |
| قضية | فولاذ أسود |
| نافذة او شباك | جهاز كمبيوتر |
| خيارات |
اتصال عملية أخرى |
أبعاد
جبل سفلي (شعاعي)
| حجم الطلب | الأبعاد بالملليمتر | الوزن بالكيلوجرام | |||||
| أ | ب | د | جي | ح | جنوب غرب | ||
| 40 | 9.5 | 26 | 39 | G1 / 4 | 36 | 14 | 0.08 |
| 50 | 10 | 27.5 | 49 | G1 / 4 | 45 | 14 | 0.10 |
| 63 | 9.5 | 27.5 | 62 | G1 / 4 | 53.5 | 14 | 0.13 |
| 80 | 11.5 | 30 | 79 | G1 / 2 | 72 | 22 | 0.18 |
| 100 | 11.5 | 30.5 | 99 | G1 / 2 | 83.5 | 22 | 0.21 |
| 160 | 15.5 | 42 | 160 | G1 / 2 | 115.5 | 22 | 0.85 |
جبل خلفي (محوري)
| حجم الطلب | الأبعاد بالملليمتر | الوزن بالكيلوجرام | ||||
| ب 1 | ب 2 | د | جي | جنوب غرب | ||
| 40 | 26 | 42 | 39 | G1 / 8 | 14 | 0.06 |
| 50 | 29.5 | 47.5 | 49 | G1 / 4 | 14 | 0.07 |
| 63 | 29 | 47 | 62 | G1 / 4 | 14 | 0.08 |
| 80 | 32 | 49 | 79 | G1 / 4 | 14 | 0.11 |
| 100 | 31 | 49 | 99 | G1 / 4 | 14 | 0.26 |
معلومات الطلبية
الموديل / حجم القرص / نطاق الضغط / اتصال العملية / الخيارات
