تفاصيل المنتج:
|
| مقاس: | 63 مم ، 2.5 بوصة | تتعدد: | قلب الدفاع |
|---|---|---|---|
| نطاق الضغط: | 10 بار أو حسب الطلب | مادة القضية: | فولاذ أسود |
| مادة العدسة: | كمبيوتر | أنبوب بورتون: | البرونز الفسفوري |
| حركة: | سبائك النحاس | يتصل: | خلفية بيضاء ، حروف سوداء |
| صحة: | 2.5 | ديين: | EN837-1 |
| تسليط الضوء: | مقياس ضغط 17 بار 10 بار,مقياس ضغط 63 مم 10 بار,مقياس ضغط مركز خلفي EN837-1 |
||

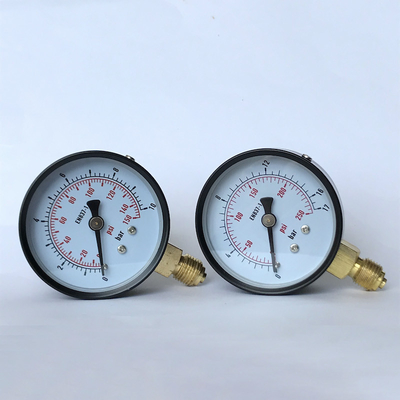

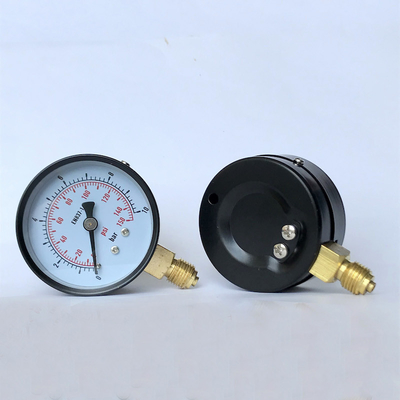

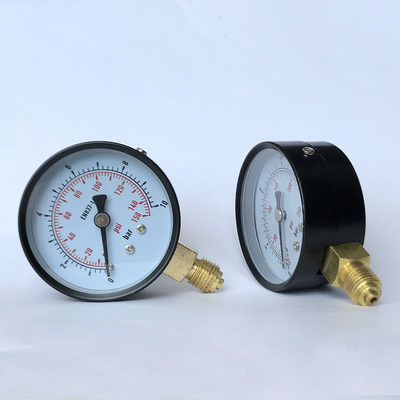

2.5 "63mm 10 bar 17 bar Waterjet Cutting Utility Pressure Gauge
وصف
توجد مجموعتان رئيسيتان من مقاييس الضغط: مقاييس الضغط التناظرية ومقاييس الضغط الرقمية.من المهم ملاحظة هذا التقسيم لأن هذين النوعين من أجهزة القياس يعملان ويعرضان المعلومات بشكل مختلف نوعًا ما.المقاييس التناظرية هي مقاييس ضغط "تقليدية" تعرض معلومات بإبرة تغير موضعها على وجه يشبه الساعة (بما يتناسب مع التغيرات في الضغط).
التطبيقات
بالنسبة للوسائط الغازية والسائلة غير شديدة اللزوجة أو التي تتبلور ولن تهاجم أجزاء سبائك النحاس.
بضغط الهواء
تكنولوجيا التدفئة والتكييف
الهندسة الطبية
مميزات خاصة
موثوقة وفعالة من حيث التكلفة
التصميم حسب EN 837-1
الحجم الاسمي 40 و 50 و 63 و 80 و 100 و 160
يتراوح المقياس حتى 0 ... 400 بار
|
تصميم |
EN 837-1 |
|
الحجم الاسمي |
50 مم ، 2 " |
|
صحة |
2.5 |
| نطاق الضغط | 15 كجم / سم 2 (حسب الطلب) |
|
تحديد الضغط |
ثابت: 3/4 × قيمة المقياس الكامل |
|
درجة الحرارة المسموح بها |
المحيط: -20 ... +60 درجة مئوية |
|
تأثير درجة الحرارة |
عندما تنحرف درجة حرارة نظام القياس عن درجة الحرارة المرجعية (+20 درجة مئوية): الحد الأقصى.± 0.4٪ / 10 كلفن من الامتداد |
|
عملية اتصال |
نحاس |
|
عنصر الضغط |
نحاس ، نوع C أو نوع حلزوني
أنبوب بوردون |
| حركة | نحاس |
| يتصل | ألومنيوم ، أبيض ، مع دبوس توقف المؤشر حروف سوداء / حمراء |
| المؤشر | الألومنيوم |
| قضية | فولاذ أسود |
| نافذة او شباك | جهاز كمبيوتر |
| خيارات |
اتصال عملية أخرى |
أبعاد
جبل سفلي (شعاعي)
| حجم الطلب | الأبعاد بالملليمتر | الوزن بالكيلوجرام | |||||
| أ | ب | د | جي | ح | جنوب غرب | ||
| 40 | 9.5 | 26 | 39 | G1 / 4 | 36 | 14 | 0.08 |
| 50 | 10 | 27.5 | 49 | G1 / 4 | 45 | 14 | 0.10 |
| 63 | 9.5 | 27.5 | 62 | G1 / 4 | 53.5 | 14 | 0.13 |
| 80 | 11.5 | 30 | 79 | G1 / 2 | 72 | 22 | 0.18 |
| 100 | 11.5 | 30.5 | 99 | G1 / 2 | 83.5 | 22 | 0.21 |
| 160 | 15.5 | 42 | 160 | G1 / 2 | 115.5 | 22 | 0.85 |
جبل خلفي (محوري)
| حجم الطلب | الأبعاد بالملليمتر | الوزن بالكيلوجرام | ||||
| ب 1 | ب 2 | د | جي | جنوب غرب | ||
| 40 | 26 | 42 | 39 | G1 / 8 | 14 | 0.06 |
| 50 | 29.5 | 47.5 | 49 | G1 / 4 | 14 | 0.07 |
| 63 | 29 | 47 | 62 | G1 / 4 | 14 | 0.08 |
| 80 | 32 | 49 | 79 | G1 / 4 | 14 | 0.11 |
| 100 | 31 | 49 | 99 | G1 / 4 | 14 | 0.26 |
معلومات الطلبية
الموديل / حجم القرص / نطاق الضغط / اتصال العملية / الخيارات
