تفاصيل المنتج:
|
| بحجم: | 100 ملم | تتعدد: | تركيب لوحة |
|---|---|---|---|
| نطاق الضغط: | 3500 رطل أو حسب الطلب | مادة القضية: | الفولاذ المقاوم للصدأ 304 |
| مادة العدسة: | زجاج الصك | أنبوب بورتون: | البرونز الفسفوري |
| حركة: | نحاس | يتصل: | الألومنيوم ، مقياس مزدوج |
| دقة: | 1.6 | سائل: | زيت السيليكون والجلسرين |
| تسليط الضوء: | مقاييس ضغط المياه المملوءة بالسائل 3500psi,مقياس ضغط شعاعي من الفولاذ المقاوم للصدأ,مقياس ضغط مملوء بالسائل الفراغ 100 مم |
||

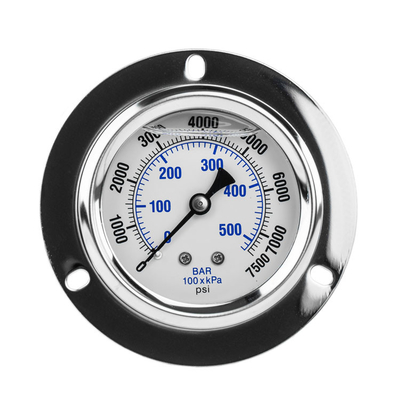

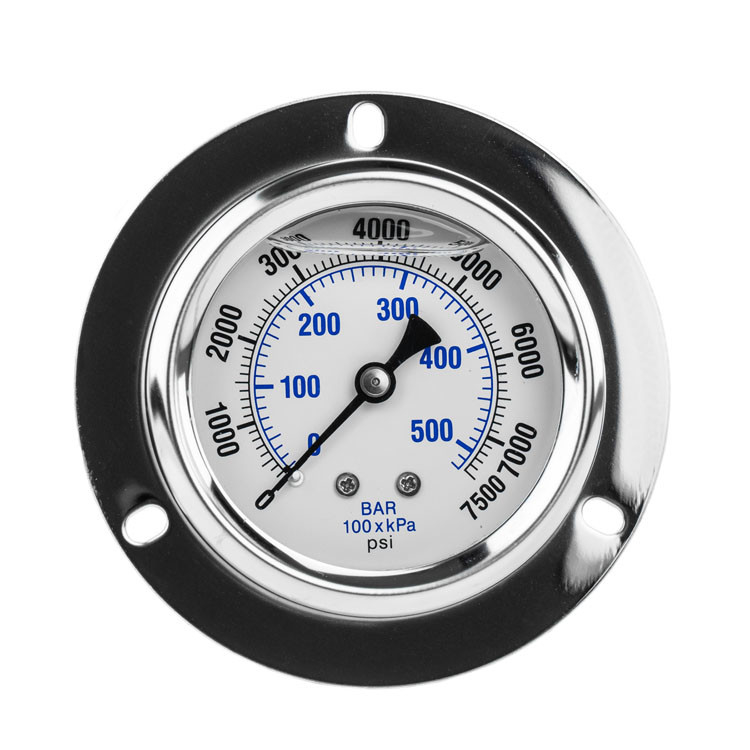

مقياس ضغط الزيت 100 مم 3500 رطل / بوصة مربعة مع مقياس ضغط مملوء بالسائل مثبت على لوحة شفة
وصف
كلما زادت لزوجة السائل ، زادت قدرته على التخميد.والسبب في ذلك هو أن التخميد يتغير بما يتناسب مع اللزوجة المعتمدة على درجة الحرارة لسائل التعبئة.تعتمد درجة التخميد المناسبة على متطلبات التشغيل التي يجب أن يفي بها المقياس ، مثل وقت استجابة المؤشر ، والضغط الشديد ، والاهتزاز ، والتغيرات في الضغط.يمكن أن توصي WESEN بسوائل معينة لتناسب التطبيقات ذات المشاكل.
التطبيقات
لقياس المواقع ذات الضغط الديناميكي العالي والاهتزازات
للوسائط الغازية والسائلة غير شديدة اللزوجة أو التي تتبلور ولن تهاجم الأجزاء النحاسية
المكونات الهيدروليكية
ضواغط بناء السفن
مميزات خاصة
الاهتزاز ومقاومة الصدمات
تصميم قوي بشكل خاص
مصنوع بالكامل من الستانلس ستيل
يتراوح المقياس حتى 0 ... 1000 بار
|
تصميم |
EN 837-1 |
|
الحجم الاسمي |
100 ملم |
|
دقة |
1.6 ، 1.0 |
| نطاق الضغط | 3500 رطل لكل بوصة مربعة (حسب الطلب) |
|
تحديد الضغط |
40 مم ، 50 مم ، 63 مم: |
| درجة الحرارة المسموح بها |
المحيط: -20 ... +60 درجة مئوية |
|
حماية الدخول |
IP65 |
|
تأثير درجة الحرارة |
عندما تنحرف درجة حرارة نظام القياس عن درجة الحرارة المرجعية (+20 درجة مئوية): الحد الأقصى.± 0.4٪ / 10 كلفن من الامتداد |
|
عملية اتصال |
نحاس |
|
عنصر الضغط |
نحاس ، نوع C أو نوع حلزوني |
| حركة | نحاس |
| يتصل | ألومنيوم ، ملون ، بدون دبوس توقف المؤشر حروف سوداء |
| المؤشر | الألومنيوم |
| قضية | ستانلس ستيل |
| جرس | ستانلس ستيل |
| نافذة او شباك | بلاستيك ، زجاج ، زجاج أمان |
| وحدة |
بار ، رطل لكل بوصة مربعة ، كجم / سم 2 ، كيلو باسكال ، ميجا باسكال |
| خيط | G ، BSP ، PT ، BSPT ، معاهدة حظر الانتشار النووي |
| خيارات | خيط اتصال العملية الأخرى شفة تصاعد السطح شريحة متزايدة |
أبعاد
| بحجم | الأبعاد بالملم | الوزن بالكيلوجرام | |||||||||
| أ | ب | ب 2 | D1 | د 2 | ه | F | جي | ح | جنوب غرب | ||
| 50 | 12 | 30 | 55 | 55 | 50 | 5.5 | - | 1/4 بوصة | 48 | 14 | 0.15 |
| 63 | 13 | 32 | 56 | 68 | 62 | 6.5 | - | 1/4 بوصة | 54 | 14 | 0.21 |
| 100 | 15.5 | 48 | 81.5 | 107 | 100 | 8 | 30 | 1/2 بوصة | 87 | 22 | 0.80 |
معلومات الطلبية
الموديل / حجم القرص / نطاق الضغط / اتصال العملية / الخيارات
